Montage- und Wartungsanleitung
Vorbau Halterung V2 passend für Rose Square Vorbau
Art. Nr.: 011011
- 1x Universalaufnahme (Garmin / Wahoo kompatibel) (Art. Nr. 011104)
- 1x Befestigungsarm_v2 mit sechs M3 Gewindehülsen (Art. Nr. 011010)
- 1x Befestigungsplatte mit zwei M3 Gewindehülsen (Art. Nr. 011002)
- 1x Gopro Aufnahme mit M5 Gewindehülse (Art. Nr. 011007)
- 4x M3x6mm Senkkopfschrauben (Art. Nr. 511001)
- 2x M3x12mm Flanschschrauben (Art. Nr. 511005)
- 1x M5x20mm Zylinderkopfschraube (Art. Nr. 511007)
Montage
Schritt 1

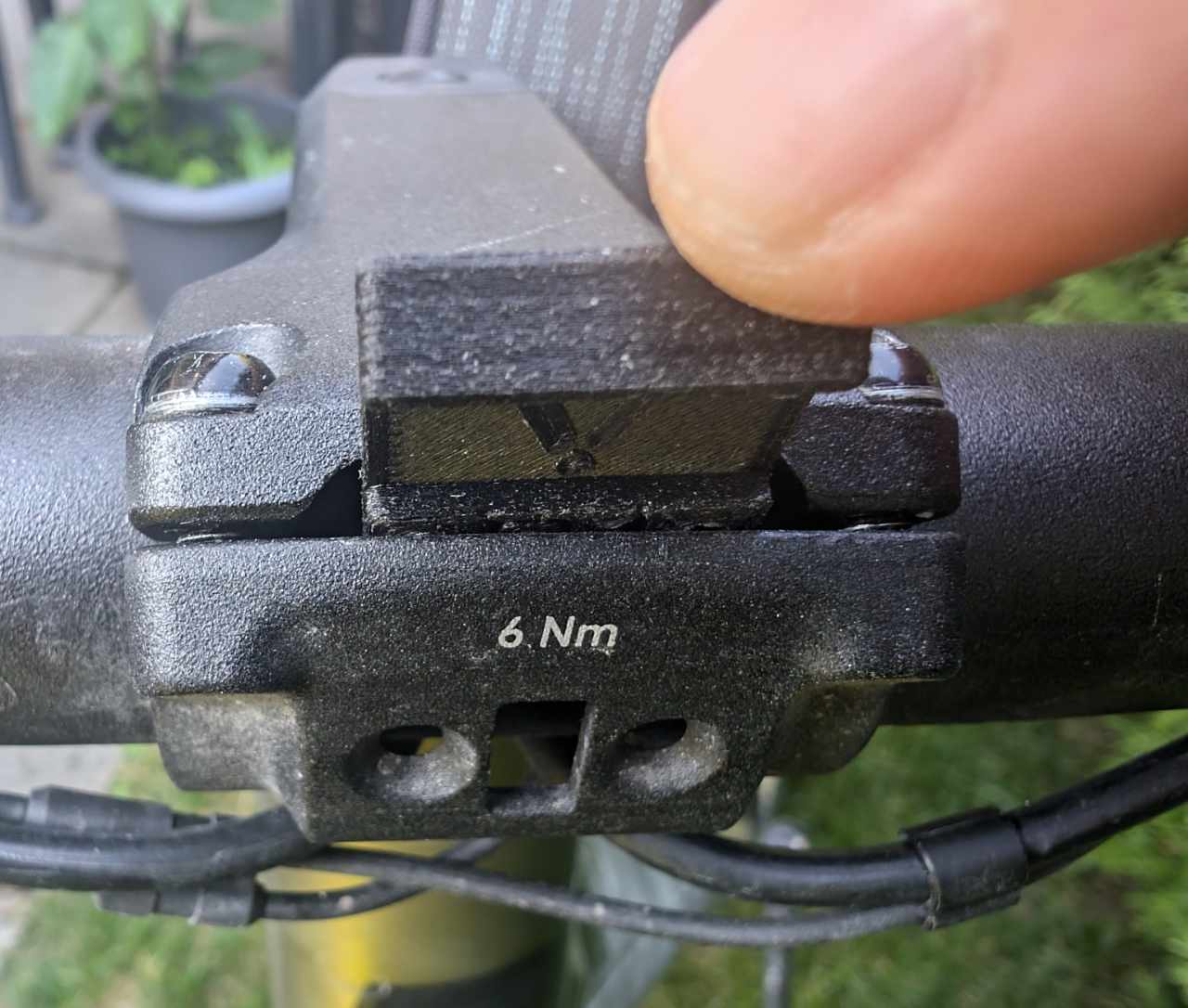

Setze die Befestigungsplatte wie im Bild gezeigt
von oben hinter die Lenkerklemme.
Falls sie nicht oder nur schwer in die Öffnung passt,
löse die oberen Schrauben der Lenkerklemme ein klein wenig.
Anschließend kannst du sie bei Bedarf wieder festziehen.
Achte darauf, die angegebenen 6 Nm nicht zu überschreiten.
Bei korrekt angezogenen Schrauben sollte die Befestigungsplatte problemlos passen.

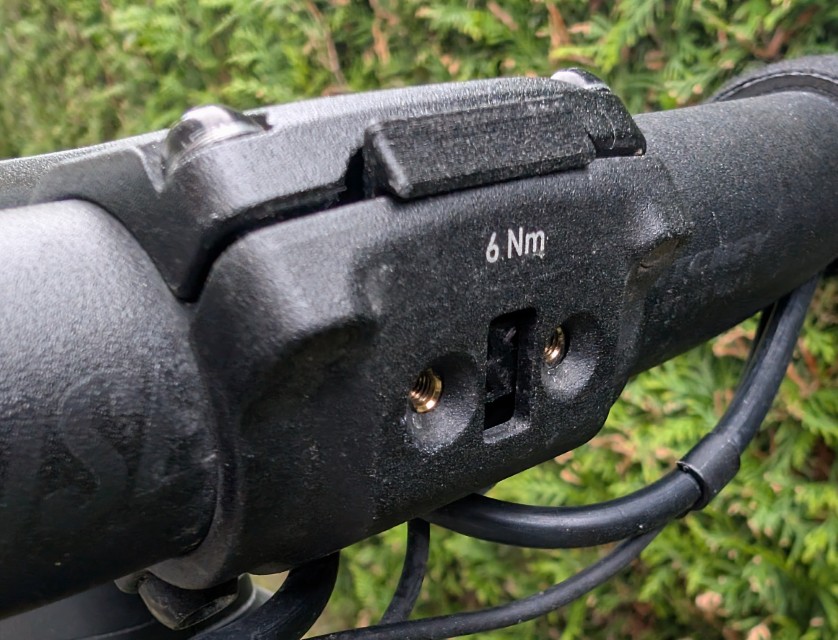

Achte darauf, dass die Gewindehülsen
direkt hinter den Löchern
der Lenkerklemme positioniert sind.
Schritt 2

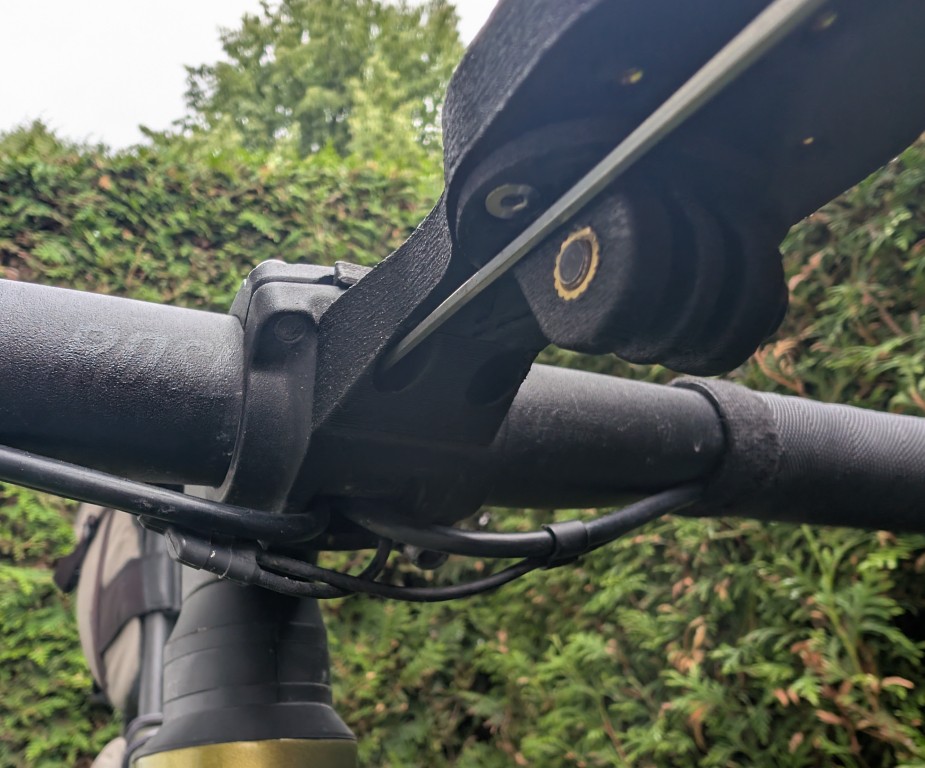

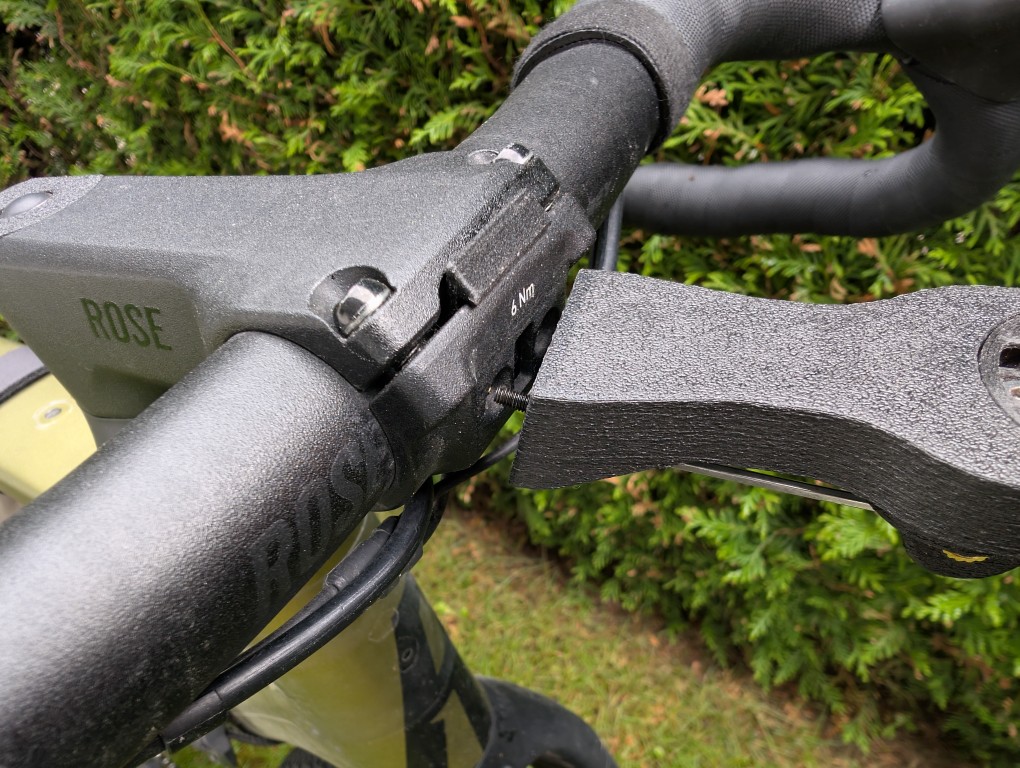

Setze den Befestigungsarm von vorne auf
und fixiere ihn mit den beiden M3x12mm Flanschschrauben.
Du benötigst dafür einen 2,0 mm Innensechskantschlüssel.
Sobald beide Schrauben in ihren Gewinden greifen,
kannst du den Arm noch etwas ausrichten.
Anschließend ziehst du die Schrauben behutsam fest.
Sicherung

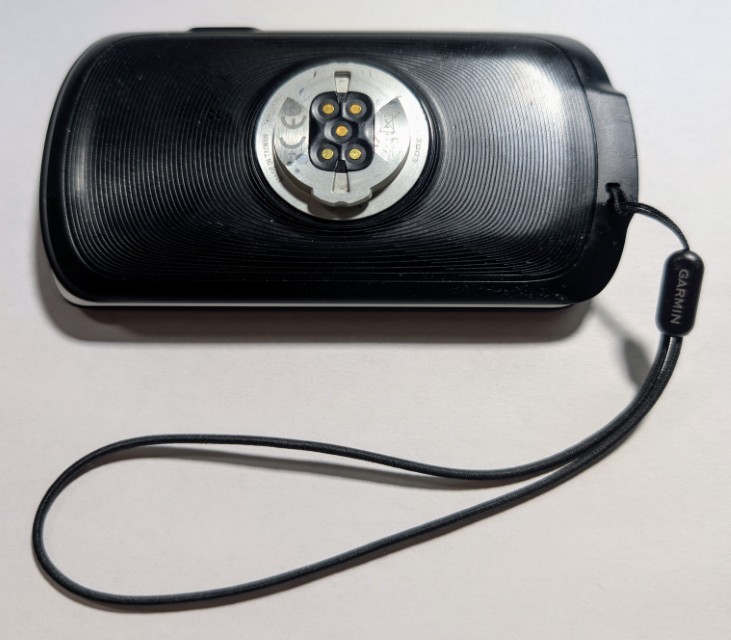

Die Navigationsgeräte bieten üblicherweise die Möglichkeit, eine Sicherungsleine anzubringen.
Befestige diese zusätzlich am Fahrrad.
GoPro Aufnahme

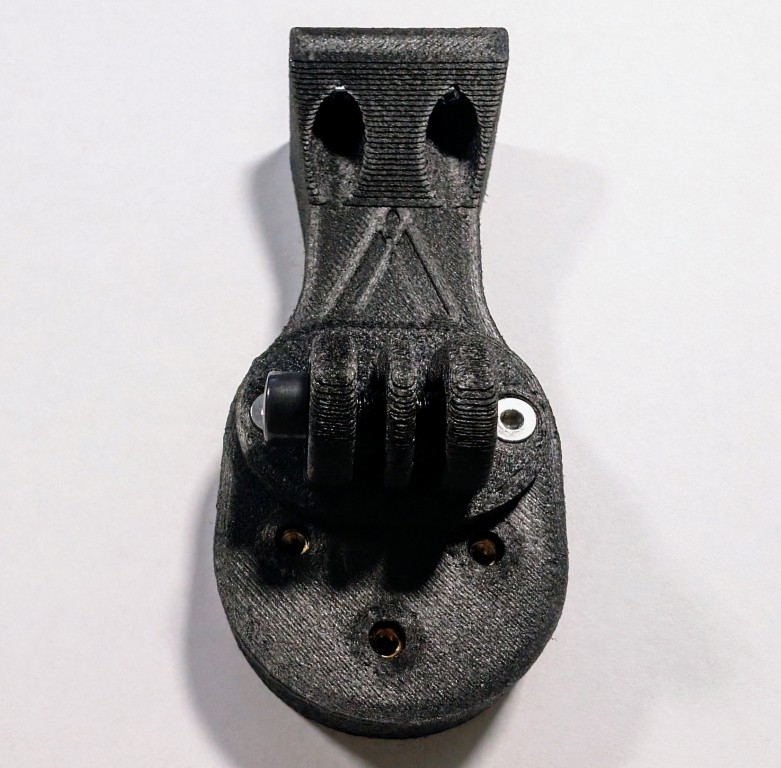

Das Produkt wird mit einer GoPro-kompatiblen Aufnahme zu Befestigung von Lichtern, Kameras etc. geliefert.
Im Auslieferungszustand ist die Aufnahme bereits montiert.
Falls du diese nicht benötigst, kannst du sie mit einem 2,0 mm Innensechskantschlüssel demontieren.
Umbau
Das Produkt wird mit einer universellen, Garmin- und Wahoo-kompatiblen Aufnahme geliefert.

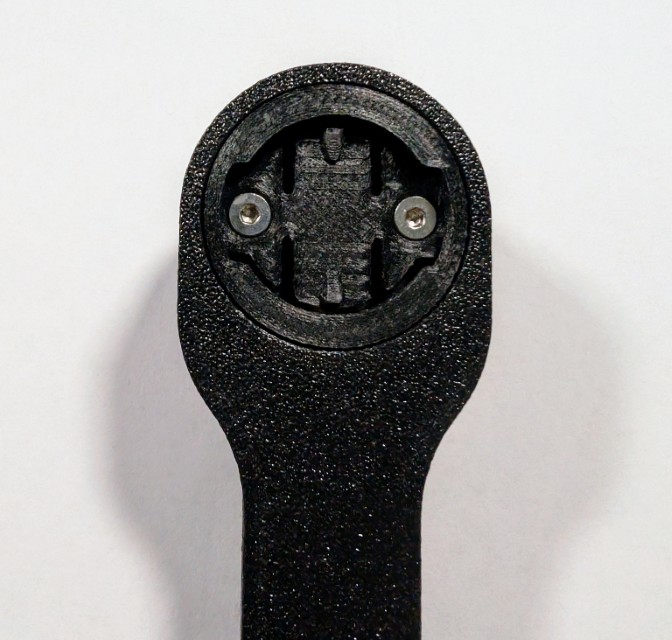

Im Auslieferungszustand ist die Aufnahme in der Garmin-konfigurierten Position montiert.

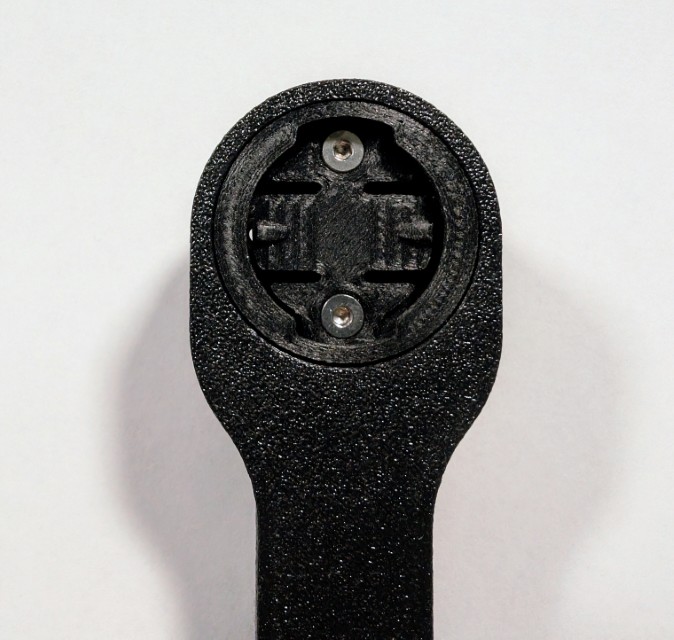

Wenn du ein Wahoo-Navigationsgerät verwenden möchtest,
kannst du die Aufnahme mit einem 2,0 mm Innensechskantschlüssel abmontieren
und um 90° gedreht wieder befestigen.
Die dafür benötigten Gewindehülsen sind bereits vorhanden.
Wartung und Pflege
Wartungsintervall:
- Vor jeder Fahrt: Sichtprüfung auf Beschädigungen
- Alle 500Km: Schrauben prüfen / nachziehen
Reinigung:
Das Produkt kann problemlos zusammen mit dem Fahrad und den üblichen Reinigungsmitteln gereinigt werden.
Wir übernehmen keine Haftung für Beschädigungen an anderen Produkten (Navigatinsgeräten, Fahrrädern etc.),
die durch die Nutzung dieses Produktes entstehen.
Benutze das Produkt nur, wenn du dich damit einverstanden erklärst.
Freigegeben: 2025-06-08 16:17
